产品详情

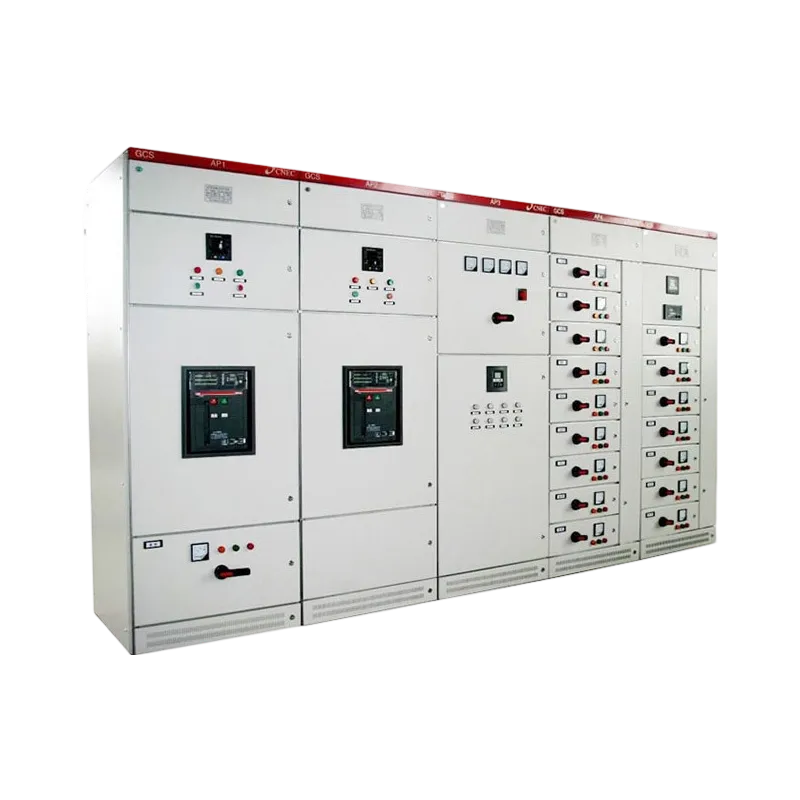

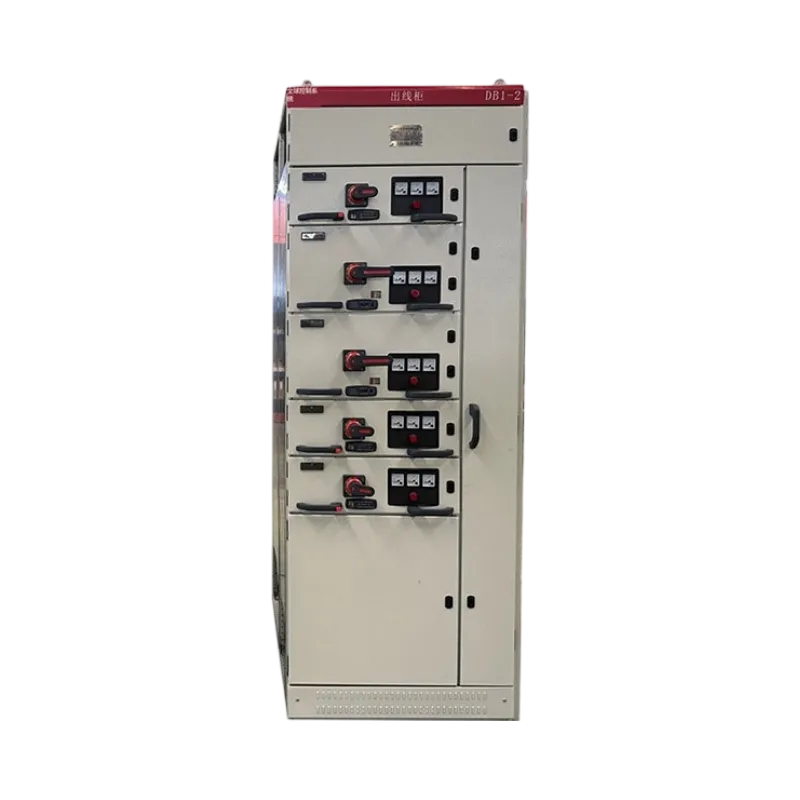

GCS系列装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)HZ、额定工作电压为380(400)V、(660V)、额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
产品符合标准:GB7251《低压成套开关设备》、JB/T9661《低压抽出式成套开关设备》、IEC60439-1《低压成套开关和控制设备》。
正常使用条件
1、周围空气温度:最 高温度+40C,最 低温度-5C;24小时内平均温度不得高于+35C;2、周围空气相对湿度在最 高温度为+40C时不超过50%,在较低温度时允许有较大的相对湿度,如+20C时为90%,应考虑到由于温度的变化可能会偶然产生凝霜的影响;海拔高度:户内使用地点不得超过2000m。
2、装置安装时与垂直机的倾斜度不超过5°且整组柜列相对平整(符合GBJ232-82标准);5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;6、用户有特殊要求时,请与本公司协商解决。
标品参数
SPECIFICATIONS
| 主回路额定电压 (V) | 交流 380 (400)、660 | |
| 辅助回路额定电压 (V) | 交流 220、380 (400)/ 直流 110、220 | |
| 额定频率 (Hz) | 50(60) | |
| 额定绝缘电压 (V) | 660(1000) | |
| 额定电流 (A) | 水平母线 | ≤4000 |
| 抽屉母线(马达控制中心) | 1000 | |
| 母线额定短时耐受电流 (kA/1s) | 50、80 | |
| 母线额定峰值耐受电流 (kA/0.1s) | 105、175 | |
| 工频试验电压 (V/1min) | 主回路 | 2500 |
| 辅助回路 | 1760 | |
| 母线接线方式 | 三相四线制 | A、B、C、PEN |
| 三相五线制 | A、B、C、PEN | |
| 防护等级 | IP30、IP40 |
