产品详情

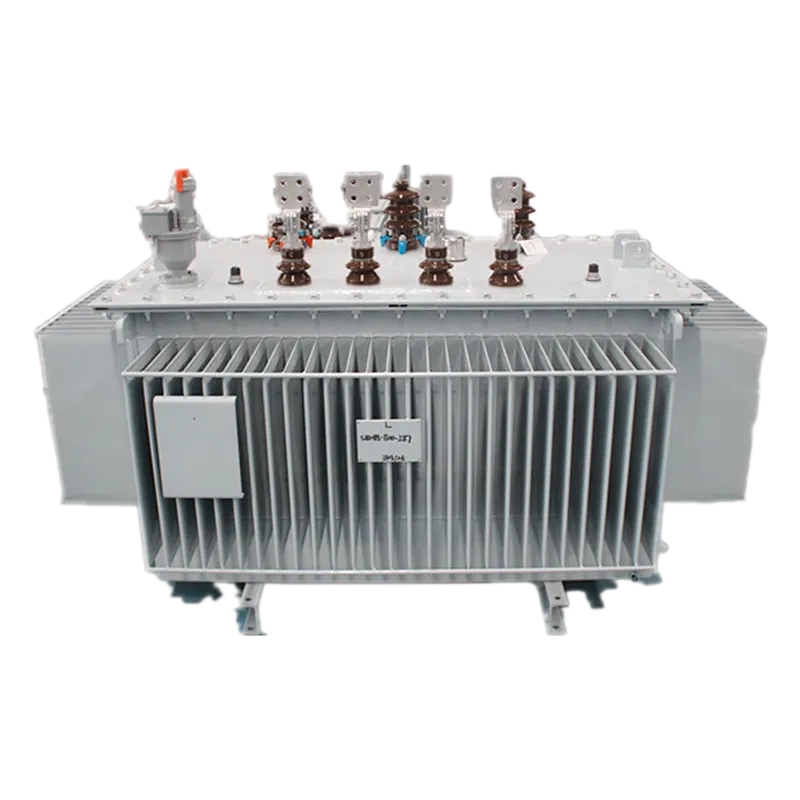

变压器可把电网电压变换成系统或负载所需要的电压,实现电能的传递与分配。S(B)H口-M系列非晶合金油浸式变压器作为一种节能的新技术配电设备,节能功效主要源自采用了一种新型的、具有优异软磁性能的铁基非晶合金材料。
产品符合国家标准GB1094《电力变压器》和GB/T25446-2010《油浸式非晶合金铁芯配电变压器技术参数和要求》
产品特点
非晶合金是一种新型带材,非晶合金材料不存在晶体结构,磁化功率小,电阻率高,所以涡流损耗小。
用这种材料做铁芯可生产出一种新型节能变压器,空载损耗比现行S11型配电变压器降低75%以上。铁芯为卷铁芯结构,三相五柱式,截面为矩形。
线圈为矩形,高压采用缩醛漆包线绕制,低压采用扁线或铜箔绕制,增加变压器承受短路的能力。
变压器联结组采用Dyn11,避免高次谐波影响,耐不平衡负荷能力强,显著提高供电质量。
变压器采用真空注油,可完全排除线圈中的气泡,确保绝缘性能稳定。取消了储油柜,由波纹式或片式散热器代替油管作为冷却元器件,油箱上面有充气垫,可随变压器油体积膨胀而压缩,变压器油与大气隔绝,防止和减缓油质的劣化和绝缘受潮,增强运行可靠性,正常运行免维护
标品参数
SPECIFICATIONS
| 额定容量 (kVA) | 1 级(25 型) | 2级(21型) | 3级(15型) | 短路阻抗% | ||||||
| 电工钢带 | 电工钢带 | 电工钢带 | ||||||||
| 空载损耗(瓦) | 负载损耗 (W) | 空载损耗(瓦) | 负载损耗 (W) | 空载损耗(瓦) | 负载损耗 (W) | |||||
| Dyn11/Yzn11 | Yyno | Dyn11/Yzn11 | Yyno | Dyn11/Yzn11 | Yyno | |||||
| 30 | 25 | 510 | 480 | 33 | 535 | 510 | 33 | 630 | 600 | 4.0 |
| 50 | 35 | 735 | 700 | 43 | 780 | 745 | 43 | 910 | 870 | |
| 63 | 40 | 880 | 840 | 50 | 930 | 890 | 50 | 1090 | 1040 | |
| 80 | 50 | 1060 | 1010 | 60 | 1120 | 1070 | 60 | 1310 | 1250 | |
| 100 | 60 | 1270 | 1215 | 75 | 1350 | 1285 | 75 | 1580 | 1500 | |
| 125 | 70 | 1530 | 1450 | 85 | 1615 | 1540 | 85 | 1890 | 1800 | |
| 160 | 80 | 1870 | 1780 | 100 | 1975 | 1880 | 100 | 2310 | 2200 | |
| 200 | 95 | 2210 | 2100 | 120 | 2330 | 2225 | 120 | 2730 | 2600 | |
| 250 | 110 | 2590 | 2470 | 140 | 2735 | 2610 | 140 | 3200 | 3050 | |
| 315 | 135 | 3100 | 2950 | 170 | 3275 | 3120 | 170 | 3830 | 3650 | |
| 400 | 160 | 3660 | 3480 | 200 | 3865 | 3675 | 200 | 4520 | 4300 | |
| 500 | 190 | 4380 | 4170 | 240 | 4625 | 4400 | 240 | 5410 | 5150 | |
| 630 | 250 | 5020 | 320 | 5300 | 320 | 6200 | 4.5 | |||
| 800 | 300 | 6075 | 380 | 6415 | 380 | 7500 | ||||
| 1000 | 360 | 8340 | 450 | 8800 | 450 | 10300 | ||||
| 1250 | 425 | 9720 | 530 | 10260 | 530 | 12000 | ||||
| 1600 | 500 | 11745 | 630 | 12400 | 630 | 14500 | ||||
| 2000 | 550 | 14000 | 710 | 14800 | 720 | 18300 | 5.0 | |||
| 2500 | 670 | 15450 | 860 | 16300 | 865 | 21200 | ||||
